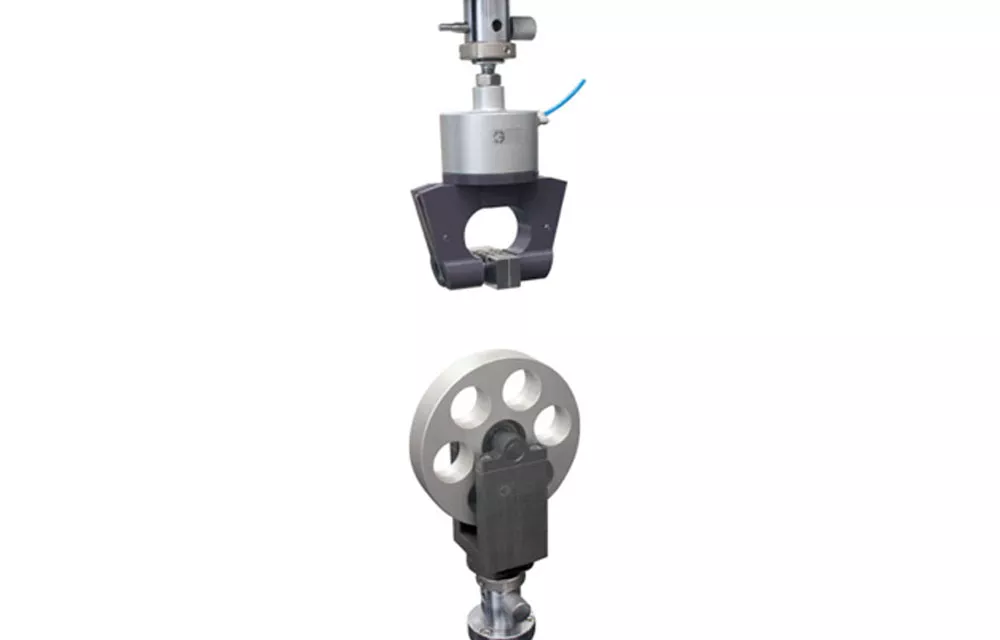

印製電路柔性材料剝離強度夾具 (PC-01)
Overview：
- 本夾具用於測量印製電路柔性材料的剝離強度。
-
夾持方式
上夾具氣動夾持，由AM-100組成、下夾具手動夾持。
結構特性
試樣的特殊性，轉輪採用輕量化鋁材製作，減少輪轉阻力，確保剝離值精準。
應用範圍
主要有柔性介電材料/覆銅板/印製板等相關材料的剝離夾持測試。
-
左右滑動看表格產品規範 ISO 6133、IPC-TM 650 2.4.9 最大負載 100 kg 測試轉輪尺寸 Ф152.4 × 28 mm 試樣尺寸 1、蝕刻板導線尺寸：3.2mm ×228.6mm 2、沖壓板柔性金屬覆蓋帶尺寸：12.7mm × 228.6mm 體積(約)(W×D×H) 152.4 mm x 68mm x 250 mm 上夾具 配AM-100 應用範圍 柔性介電材料/覆銅板/印製板等 夾持方式 上夾具氣動、下夾具手動夾持
＊產品規格及內容，如有變更異動，請以本公司實際報價資料為準。
-
產品特色
夾持方式
上夾具氣動夾持，由AM-100組成、下夾具手動夾持。
結構特性
試樣的特殊性，轉輪採用輕量化鋁材製作，減少輪轉阻力，確保剝離值精準。
應用範圍
主要有柔性介電材料/覆銅板/印製板等相關材料的剝離夾持測試。
-
產品規格 左右滑動看表格
產品規範 ISO 6133、IPC-TM 650 2.4.9 最大負載 100 kg 測試轉輪尺寸 Ф152.4 × 28 mm 試樣尺寸 1、蝕刻板導線尺寸：3.2mm ×228.6mm 2、沖壓板柔性金屬覆蓋帶尺寸：12.7mm × 228.6mm 體積(約)(W×D×H) 152.4 mm x 68mm x 250 mm 上夾具 配AM-100 應用範圍 柔性介電材料/覆銅板/印製板等 夾持方式 上夾具氣動、下夾具手動夾持
＊產品規格及內容，如有變更異動，請以本公司實際報價資料為準。
型號
PC-01
應用範圍
柔性介電材料/覆銅板/印製板等
夾持方式
上夾具氣動、下夾具手動夾持
最大負載
100 kg
測試轉輪尺寸
Ф152.4 × 28 mm
試樣尺寸
1、蝕刻板導線尺寸：3.2mm ×228.6mm
2、沖壓板柔性金屬覆蓋帶尺寸：12.7mm × 228.6mm
體積(約)(W×D×H)
152.4 mm x 68mm x 250 mm
上夾具
配AM-100
